AO «РЕНОВАЦИЯ» является профессиональным поставщиком и подрядчиком по поставке и установке элементов благоустройства инфраструктурных объектов России и ближнего зарубежья, включая объекты КАД СПб, ЗСД СПб, а/д M-11 «Нева», а/д «Таврида», объекты благоустройства Туркменистана, Казахстана, объекты ПAO «РЖД» и проч. Среди последних значимых объектов — развязка с КАД в п. Девяткино, также, в процессе согласования спецификация на шумозащитные экраны для нужд проекта строительства Шуваловской развязки ЗСД СПб, а также северного полукольца КАД СПб.

«

Конструкция всех панелей шумозащитных экранов предусматривает их монтаж друг относительно друга при помощи из двутавров и косынок. При этом высота стоек и их шаг шумопоглощающих экранов могут быть любыми в зависимости от задачи клиента.

Специалисты нашей компании готовы предложить клиентам экраны четырёх типов:

  • Шумопоглощающие экраны, в составе которых применяются специальные шумопоглощающие акустические панели с перфорацией, позволяющие снизить воздушный шум от транспортного потока или иного источника.
  • Шумоизолирующие экраны, применяющиеся для защиты объектов от исходящего шума методом отражения его в противоположную сторону.
  • Комбинированные экраны (сочетание конструкции шумопоглощающих и шумоотражающих экранов);

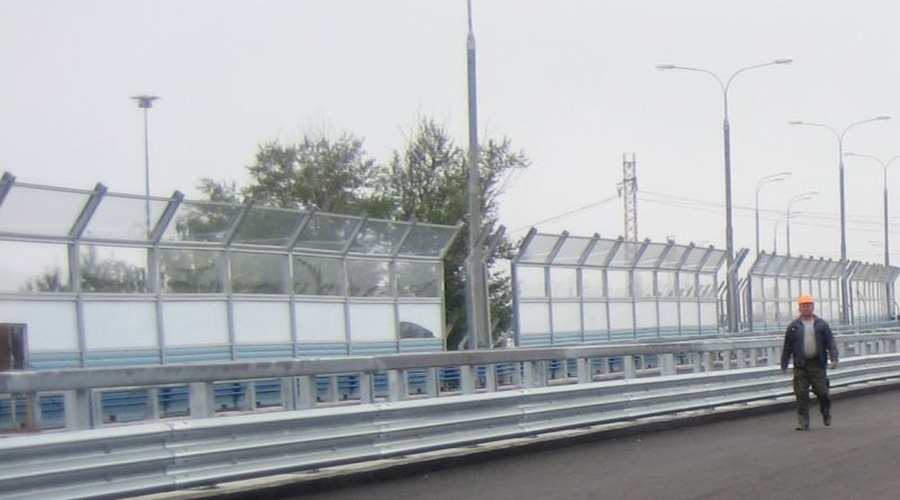

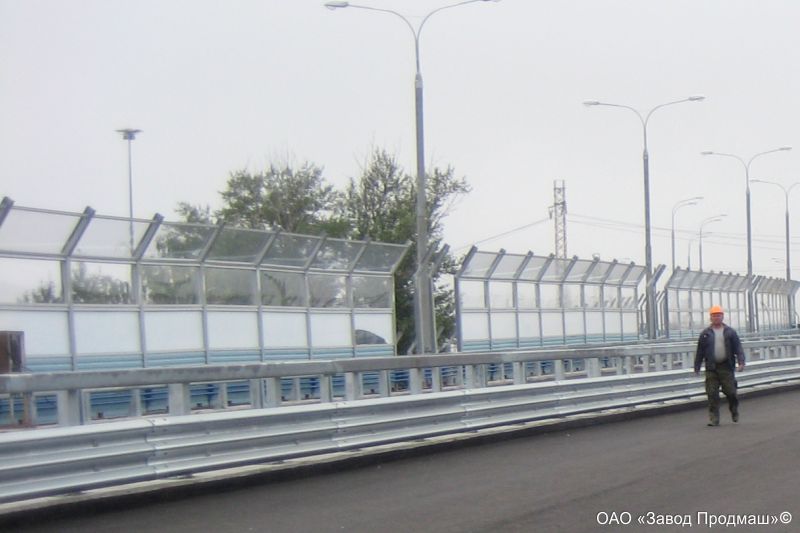

  • Светопрозрачные экраны, в составе которых применяется прозрачный ПММА, имеющий самую высокую прозрачность (светопропускание — 92%), высокую устойчивость к слабым кислотам, растворам щелочей и солей.

Все стальные несущие конструкции и крепежные элементы имеют защитное антикоррозионное покрытие, выполненное методом горячего оцинкования в соответствии с ГОСТ 9307-89.

Технические Характеристики

  • Акустическая эффективность — индекс изоляции воздушного шума до 39 дБ;
  • Коррозионная стойкость - экраны до 10 лет не имеют следов коррозии;
  • Расчетный температурный режим — от минус 55 С до плюс 50 С;
  • Атмосферная стойкость — особая конструкция панелей и защита звукопоглощающего элемента пароизоляционной мембраной препятствуют попаданию прямых осадков внутрь конструкции. От намокания звукопоглощающего элемента с торцов панели предусмотрены специальные крышки;
  • Вандалостокость — предлагаемые экраны стойки к ударам камней и чужеродных предметов. конструкции панелей предусмотрены специальные ребра жёсткости;
  • Гибкость конструкции - за счёт модульности элементов обеспечивается гибкость конструкции, благодаря чему возможна реализация проектов любой сложности, как обход опор освещения, подземных и надземных коммуникаций, компенсация неровностей рельефа местности, устройством ворот и дверей в составе экрана, а также различных декоративных элементов;
  • Класс пожарной опасности — КО;
  • Простота монтажа лёгкий вес акустических панелей позволяет монтировать шумозащитный экран (после установки стоек) без применения грузоподъёмного оборудования;
  • Долговечность — мы гарантируем эксплуатацию экрана без снижения его акустических и прочностных характеристик в течение 15 лет при общем сроке службы экранов до 30 лет;
  • Услуги Шефмонтажа при необходимости входят в стоимость;
  • Собственная проектная группа.

Конструктивные особенности

  • Конструкция панели состоит из 4-х элементов - двух облицовочных профилированных листов, наполнителя, нетканого полотна, защищающего от намокания и две металлические крышки, которые фиксируют панель;
  • Металл профилируется по форме «обратной ёлочки». Такая конфищрация разработана нашими специалистами не только с эстетической точки зрения, но и с учетом факторов влияния атмосферных осадков;
  • Перфорация панели выполнена в виде круглых отверстий со смещёнными рядами. Процент перфорации (30%) соответствует требованиям нормативных документов;
  • Панели могут быть шумоотражающими и шумопоглощающими (перфорированными). «Отрицательный» угол снижает вероятность попадания влаги в перфорированную панель, а также облегчает скатывание воды/грязи со стенки панели. Кроме того, «Отрицательный» угол выполняет функциональную задачу для шумоотражающей панели — отражение звука идёт по направлению к полотну дороги;
  • Т.к. обе стенки корпуса имеют одинаковую конфигурацию, наполнитель прилегает к стенкам панели достаточно плотно, чтобы избежать скатывания, однако, площадь соприкосновения не большая, соответственно при намокании наполнителя, металл подвергается меньшему проценту коррозии;
  • Толщина панели 100мм, что соответствует Межгосударственному стандарту «Дороги автомобильные общего пользования. Акустические экраны. Технические требования». Размер — в соответствии с проектом, есть возможность изготавливать панели нестандартного размера.

Дополнительная информация

  • Предлагаемые шумозащитные экраны изготавливаются согласно ТУ 5262-001-13831917-2011.
  • Материал конструкций: -стойки-балки двутавровые по ГОСТ 26020-83 и СТО АСЧМ2О-93, защита от коррозии методом горячего оцинкования, толщина покрытия составляет 80...120 мкм, согласно ГОСТ 9.307; -панели шумозащитные ударопрочные — сталь, оцинкованная с покрытием «Pural», цвет по цветовой карте RaColor; -Элемент звукоизолирующий - минеральная вата толщиной 60:—80 мм; -Панели изготавливаются без перфорации. Толщина металлических стенок панелей — не менее 0,8 мм. Толщина защитного горячецинкового покрытия стального листа (стенок панелей) - не менее 20 мкм (275 г/м2); толщина полимерного покрытия панелей — 50 мкм. Общая толщина шумозащитных панелей — не менее 100 мм. Панель должна иметь в своём составе боковые крышки и ребра жёсткости. Нижние панели экрана поставляются в комплекте с фартуком;
  • Состав шумопоглощающей панели — сталь, оцинкованная с покрытием «Pural»; цвет по цветовой карте RaColor; элемент шумопоглощающий — вата минеральная толщиной 60:—80 мм, защищённая стеклохолстом. Диаметр перфорации — 8—10 мм. Толщина металлических стенок панелей — не менее 0,8 мм; толщина защитного горячецинкового покрытия стального листа (стенок панелей) - не менее 20 мкм (275 г/м2); толщина полимерного покрытия панелей — 50 мкм. Общая толщина шумозащитных панелей — не менее 100 мм. Панель имеет в своём составе боковые крышки и ребра жёсткости.

Срок службы и гарантийный период

  • Шумоотражающие панели изготавливаются из монолитного поликарбоната или ПMMA толщиной не менее 12 мм. Панели имеют обрамление из оцинкованного стального профиля с полимерным покрытием. Шумоотражающие панели обладают устойчивостью к воздействию ультрафиолетового излучения в течение не менее 7 лет;
  • Срок службы экрана составляет 15 лет при эксплуатации на открытом воздухе в макроклиматических районах с умеренным климатом по ГОСТ 15150-69. В течение этого срока гарантируется эксплуатация экрана без снижения его акустических и прочностных характеристик при условии выполнения требований «Инструкции по монтажу», технических требований рабочих чертежей и «Руководства по эксплуатации»;
  • Гарантийный срок эксплуатации полимерно-цинкового покрытия панелей — 5 лет, цинкового покрытия стоек и профилей — 10 лет, при условии выполнения требований «Инструкции по монтажу», технических требований рабочих чертежей и «Руководства по эксплуатации»;
  • Предлагаемая продукция имеет все необходимые сертификаты (ГОСТ Р Госстандарт России №POCC RU.M42.HOO458).
